Aptomat là gì?

Aptomat là tên thường gọi của thiết bị đóng cắt tự động (cầu dao tự động). Trong tiếng Anh thiết bị đóng cắt là Circuit Breaker (viết tắt là CB). Aptomat có chức năng bảo vệ quá tải và ngắn mạch trong hệ thống điện. Một số dòng Aptomat có thêm chức năng bảo vệ chống dòng rò được gọi là aptomat chống rò hay aptomat chống giật. Aptomat đôi khi còn được gọi theo cách ngắn gọn là Át.

Phân loại Aptomat:

1/ Phân loại theo cấu tạo:

– Aptomat dạng tép MCB (Miniature Circuit Breaker): bảo vệ quá tải và ngắn mạch.

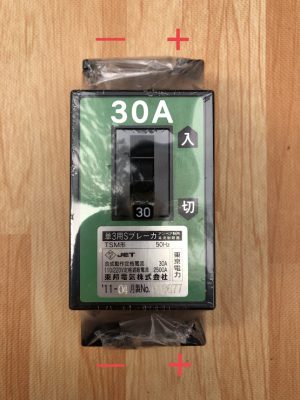

– Aptomat dạng khối MCCB (Moulded Case Circuit Breaker): bảo vệ quá tải và ngắn mạch.

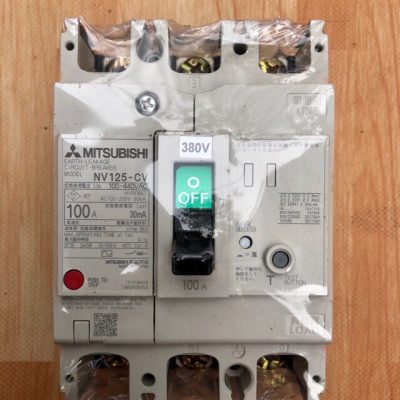

Hình ảnh: Aptomat dạng khối MCCB của hãng Mitsubishi

2/ Phân loại theo chức năng:

– Aptomat thường (bảo vệ quá tải, ngắn mạch): MCB, MCCB

– Aptomat chống rò: RCCB (Residual Current Circuit Breaker – aptomat chống dòng rò dạng tép), RCBO (Residual Current Circuit Breaker with Overcurrent Protection – aptomat chống dòng rò và bảo vệ quá tải dạng tép), ELCB (Earth Leakage Circuit Breaker – aptomat chống dòng rò và bảo vệ quá tải dạng khối).

3/ Phân loại theo số pha / số cực:

– Aptomat 1 pha: 1 cực

– Aptomat 1 pha + trung tính (1P+N): 2 cực

– Aptomat 2 pha: 2 cực

– Aptomat 3 pha: 3 cực

– Aptomat 3 pha + trung tính (3P+N): 4 cực

– Aptomat 4 pha: 4 cực

4/ Phân loại theo dòng cắt ngắn mạch:

– Dòng cắt thấp: thường dùng trong dân dụng. Ví dụ MCCB NF125-CV 3P 100A của Mitsubishi có dòng cắt 10kA.

– Dòng cắt tiêu chuẩn: thường dùng trong công nghiệp. Ví dụ MCCB NF125-SV 3P 100A của Mitsubishi có dòng cắt 30kA.

– Dòng cắt cao: thường dùng trong công nghiệp và các ứng dụng đặc biệt. Ví dụ MCCB NF125-HV 3P 100A của Mitsubishi có dòng cắt 50kA.

5/ Phân loại theo khả năng chỉnh dòng:

– Aptomat có dòng định mức không đổi. Ví dụ MCCB NF400-SW 3P 400A của Mitsubishi có dòng định mức 400A không thay đổi được.

– Aptomat chỉnh dòng định mức. Ví dụ MCCB NF400-SEW 3P 400A của Mitsubishi có dòng định mức điều chỉnh được từ 200A – 400A.



Trong bài viết này sẽ giới thiệu về Aptomat thường MCB và MCCB.

Xem thêm bài viết về Aptomat chống dòng rò (Aptomat chống giật)



Cấu tạo Aptomat:

Aptomat (MCB hay MCCB) thường được chế tạo có hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc ba tiếp điểm (chính, phụ, hồ quang).

Khi đóng mạch, tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, sau cùng là tiếp điểm chính. Khi cắt mạch thì ngược lại, tiếp điểm chính mở trước, sau đến tiếp điểm phụ, cuối cùng là tiếp điểm hồ quang. Như vậy hồ quang chỉ cháy trên tiếp điểm hồ quang, do đó bảo vệ được tiếp điểm chính để dẫn điện. Dùng thêm tiếp điểm phụ để tránh hồ quang cháy lan vào làm hư hại tiếp điểm chính.
